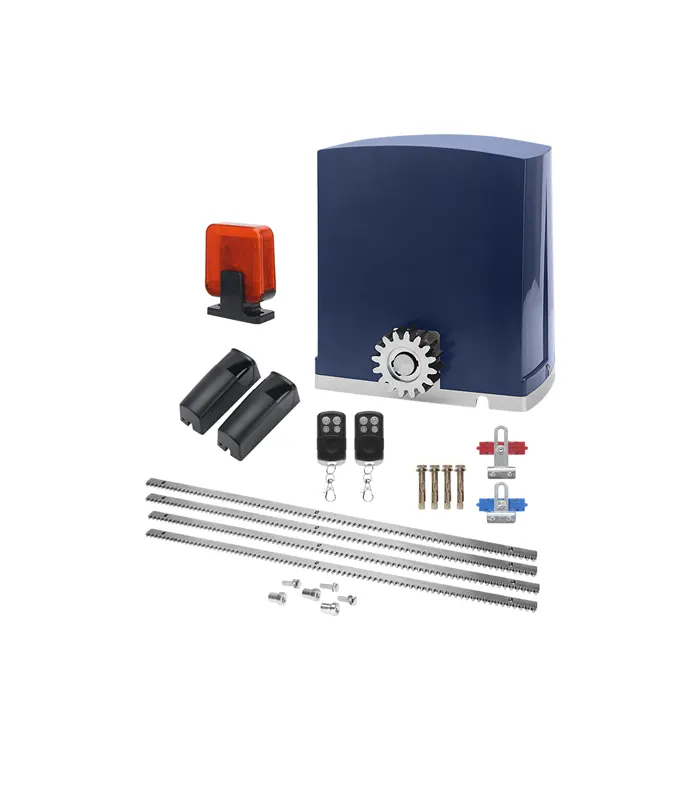

გასაგორებელი ჭიშკარი PYM-K2202: 1000 კგ სიმძლავრის ინვერტორული ავტომატიკის სრული გზამკვლევი

კერძო სახლების, რეზიდენციებისა და კომერციული ობიექტების უსაფრთხოების უზრუნველყოფის პროცესში, პერიმეტრის სწორ შემოფარგვლასა და შესასვლელი ზონის ავტომატიზაციას გადამწყვეტი მნიშვნელობა აქვს. გასაგორებელი (სლაიდერ) ტიპის კონსტრუქციები დღეს ყველაზე პოპულარულ გადაწყვეტილებად ითვლება სივრცის დაზოგვისა და საიმედოობის გამო. თუ თქვენი ჭიშკარი მასიურია და საჭიროებს მძლავრ, ინტელექტუალურ მექანიზმს, გასაგორებელი ჭიშკარი PYM-K2202 საუკეთესო არჩევანია ბაზარზე.

ეს არის AC 220V კვებაზე მომუშავე, სამფაზიანი ასინქრონული ელექტროძრავი, რომელიც სპეციალურად შექმნილია 1000 კილოგრამამდე წონის მქონე რეზიდენციული და ნახევრად ინდუსტრიული გასაგორებელი კარებისთვის. PYM-K2202 გამოირჩევა იმით, რომ ძრავი და მართვის პანელი მოთავსებულია ერთ კომპაქტურ კორპუსში (All-in-one), რაც საგრძნობლად ამარტივებს ინსტალაციას, ზოგავს სივრცეს და სისტემას ვიზუალურად ძალიან დახვეწილს ხდის.

ამ ყოვლისმომცველ გზამკვლევში დეტალურად განვიხილავთ PYM-K2202 მოდელის ტექნიკურ პარამეტრებს, უსაფრთხოების წესებს, მართვის პლატის ფუნქციონალსა და მონტაჟის ნაბიჯ-ნაბიჯ ინსტრუქციას.

ტექნიკური მახასიათებლები და ინვერტორული სისტემა

PYM-K2202-ის მთავარი უპირატესობა მისი შიდა არქიტექტურაა. ტრადიციული ძრავებისგან განსხვავებით, ეს მოდელი აღჭურვილია სპეციალური ინვერტორით (Motor with inverter). ინვერტორული ტექნოლოგია უზრუნველყოფს ძრავის ბრუნთა რიცხვისა და სიმძლავრის ჭკვიანურ მართვას, რაც მინიმუმამდე დაყვანს ელექტროენერგიის ხარჯს და იცავს მექანიზმს გადატვირთვისგან.

სისტემის ძირითადი პარამეტრები მოიცავს:

• სამუშაო ძაბვა: AC 220V ,

• ნომინალური სიმძლავრე: 80W (ინვერტორული ოპტიმიზაციის წყალობით, ეს სიმძლავრე სრულიად საკმარისია მძიმე კონსტრუქციებისთვის).

• მაქსიმალური დატვირთვა : 1000 კგ.

• გამწევი ძალა : 1200N.

• გამომავალი მაბრუნი მომენტი : 22N.m.

• ლიმიტატორები: კომპლექტაციაში ხელმისაწვდომია ზამბაროვანი ან მაგნიტური ლიმიტატორები (Spring/Magnetic limit switch) ზუსტი გაჩერებისთვის.

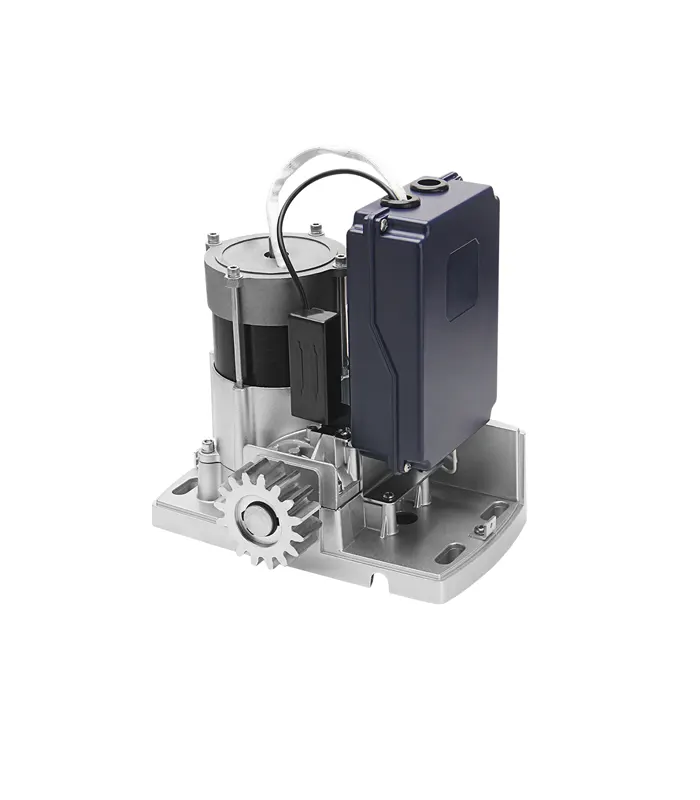

მექანიზმის გადაცემათა კოლოფი აგებულია სპეციალურ კბილანურ სისტემაზე (Gear System), რომელიც უზრუნველყოფს იმას, რომ როდესაც ძრავი გამორთულია, ჭიშკრის ხელით გადაადგილება შეუძლებელია. ეს გამორიცხავს დამატებითი ელექტრონული საკეტის (Electric Lock) შეძენის საჭიროებას, რაც დამატებითი ეკონომიაა.

მოწყობილობის ფუნქციონალური უპირატესობები

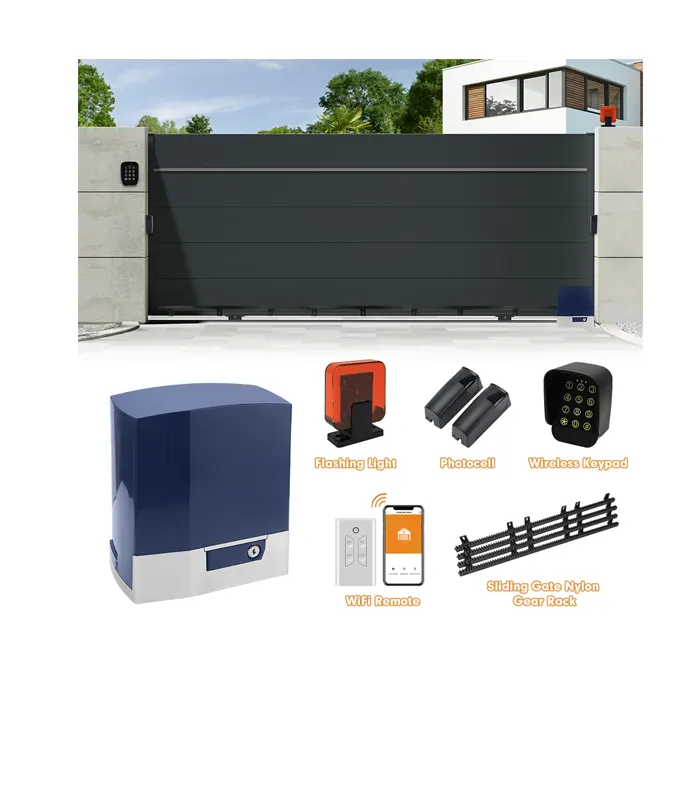

გასაგორებელი ჭიშკარი PYM-K2202 მომხმარებელს სთავაზობს ფუნქციების ფართო სპექტრს, რომლებიც მის ყოველდღიურ ექსპლუატაციას უსაფრთხოსა და კომფორტულს ხდის:

1. Soft Start და Slow Stop: ძრავის რბილი დაწყება და შენელებული გაჩერება იცავს ჭიშკარსა და კბილანურ რელსს (Rack) მკვეთრი ბიძგებისა და ჯაყჯაყისგან.

2. ავტომატური დაკეტვა: შესაძლებელია ფუნქციის აქტივაცია და დროის რეგულირება 0-დან 99 წამამდე.

3. თერმული დაცვა: ძრავი დაცულია გადახურებისგან (Thermal protection) – მაღალი დატვირთვისას სისტემა ავტომატურად აკონტროლებს ტემპერატურას.

4. Anti-pinch დაცვა: დაბრკოლებასთან შეჯახებისას, მოწყობილობა მომენტალურად აფიქსირებს წინააღმდეგობას და აჩერებს მოძრაობას, რაც იცავს ავტომობილებსა თუ ადამიანებს დაზიანებისგან.

5. ნაწილობრივი გაღება (ფეხით მოსიარულის რეჟიმი): შესაძლებელია ჭიშკრის მხოლოდ მცირე მანძილზე გაღება, რათა ადამიანმა გაიაროს, სრული ციკლის შესრულების გარეშე.

6. ციფრული დისპლეი: მართვის ბლოკზე არსებული ეკრანი რეალურ დროში აჩვენებს მანქანის მიმდინარე საოპერაციო სტატუსს.

7. ჭკვიანი მართვის მოდული: სმარტ ბარათის დამატების შემთხვევაში, სისტემა მხარს უჭერს 2.4G Wi-Fi და Bluetooth კონტროლს სმარტფონიდან.

უსაფრთხოების ზოგადი წესები მონტაჟის წინ

მწარმოებელი მკაცრად გვაფრთხილებს, რომ არასწორმა ინსტალაციამ შეიძლება გამოიწვიოს ქონების, ცხოველების ან ადამიანების დაზიანება. შესაბამისად, მონტაჟი უნდა განხორციელდეს კვალიფიციური პერსონალის მიერ.

• ჭიშკრის შემოწმება: სანამ ავტომატიკას დაამონტაჟებთ, აუცილებლად დარწმუნდით, რომ ჭიშკარი ხელით (ავტომატიკის გარეშე) მოძრაობს აბსოლუტურად თავისუფლად, ყოველგვარი დაბრკოლებისა და ხახუნის გარეშე.

• უსაფრთხოების სტოპერები: რელსის ორივე ბოლოში აუცილებლად უნდა იყოს დამონტაჟებული მექანიკური სტოპერები (Gate End Stop), რათა თავიდან იქნას აცილებული ჭიშკრის რელსიდან გადავარდნა.

• სადენების დაცვა: მიწისქვეშა სამუშაოების (თხრის) დაწყებამდე დარწმუნდით, რომ არ დააზიანებთ გაზის, ელექტროენერგიის ან სხვა კომუნიკაციების ხაზებს.

• მართვის მოწყობილობები: პულტები და კედლის ღილაკები მოათავსეთ ბავშვებისთვის მიუწვდომელ ადგილას. ნებისმიერი სტაციონარული ღილაკი უნდა დამონტაჟდეს მოძრავი კონსტრუქციიდან მინიმუმ 1.8 მეტრის დაშორებით.

სამონტაჟო სამუშაოების ნაბიჯ-ნაბიჯ ინსტრუქცია

ნებისმიერი სამონტაჟო ან ტექნიკური სამუშაო უნდა ჩატარდეს მხოლოდ გამორთული ელექტროკვების პირობებში. ნაგულისხმეობის პრინციპით (Default რეჟიმი), PYM-K2202 გათვლილია მარჯვნივ გასაღებად.

ნაბიჯი 1: საბაზისო ფილის დამონტაჟება

განსაზღვრეთ ძრავის პოზიცია ჭიშკრისა და კბილანების სიმაღლის მიხედვით. მოამზადეთ წყალგაუმტარი ცემენტის საძირკველი და მასში ჩააბეტონეთ საანკერო ბოლტები (Embedded bolts) ან გამოიყენეთ საექსპანსიო ანკერები საბაზისო ლითონის ფილის (Base plate) მყარად დასაფიქსირებლად.

ნაბიჯი 2: კბილანური რელსის (Rack) დაყენება

თუ კბილანები უკვე დაყენებულია ჭიშკარზე, შეუსაბამეთ ძრავის მთავარი კბილანა რელსს. გამოიყენეთ ექვსკუთხა ქანჩი (Allen key) და გადაიყვანეთ კლატჩი “OFF” პოზიციაზე (გახსნილ მდგომარეობაში). მას შემდეგ, რაც დარწმუნდებით, რომ კბილანები იდეალურად ჯდება ერთმანეთში, მყარად დააფიქსირეთ საბაზისო ფილა, დასვით მასზე ძრავი და მოუჭირეთ hexagon ხრახნებით. რელსების გადაბმის ადგილებში დატოვეთ მცირე კლირენსი, რათა თავიდან აიცილოთ ჭიშკრის ჯაყჯაყი ან გაჭედვა მოძრაობისას.

ნაბიჯი 3: მაგნიტური ლიმიტატორების გასწორება

კომპლექტში მოყვება ორი მაგნიტი: მარცხენა და მარჯვენა, რომლებიც ყენდება რელსის კიდეებში. გახსენით კლატჩის კარი, პულტზე დააჭირეთ ‘CLOSE’ ღილაკს (ძრავი ამუშავდება, მაგრამ ჭიშკარს ვერ წაიღებს, რადგან გახსნილია). ხელით მიაგორეთ ჭიშკარი დაკეტვის ბოლო წერტილამდე და დაარეგულირეთ მაგნიტი ისე, რომ მან შეეხოს ბერკეტულ გადამრთველს (Toggle switch) და გამორთოს ძრავი. იგივე პროცედურა გაიმეორეთ ‘OPEN’ რეჟიმზეც, გაღების პოზიციის დასაფიქსირებლად.

EGA კონტროლერისა და მართვის პლატის კავშირები

PYM-K2202 აღჭურვილია მრავალფუნქციური მართვის პლატით, რომლის მეხსიერებაც იტევს 128 ერთეულამდე Giant rolling code ტიპის დისტანციურ პულტს. პულტების დასაპროგრამებლად ან წასაშლელად გამოიყენება ღილაკი LEARN.

მნიშვნელოვანი გაფრთხილება: კვების გამორთვის შემდეგაც კი, პლატაზე არსებული დიდი კონდენსატორების გამო, სისტემაში რჩება ნარჩენი დენი (Residual power). არ შეეხოთ ღია სადენებს პირდაპირ ხელებით!

პლატის ძირითადი ტერმინალების განაწილება:

• 1 & 2 (Power): AC 220V შემავალი ძირითადი კვება.

• 3 & 4 (Lamp): ციმციმა უსაფრთხოების ნათურის გამოსასვლელი (AC 220V).

• 5, 6 & 7 (Motor): ძრავის შიდა სადენების მისაერთებელი ტერმინალები.

• 8 (VCC) & 9 (COM): DC 12V გამომავალი კვება გარე მოწყობილობებისთვის (მაქს. 100mA).

• 10 (Ph): უსაფრთხოების ინფრაწითელი ფოტოელემენტების (Photocell Sensor) კავშირი.

• 11 (Start): ერთღილაკიანი მართვის რეჟიმი (“გაღება-გაჩერება-დაკეტვა” ციკლი).

• 13 & 14 (Close / Open): გარე მოწყობილობების (მაგ. დამატებითი Wi-Fi კონტროლერი ან გარე რადიომიმღები) დასაკავშირებელი პორტები ჭიშკრის ცალ-ცალკე გაღებისა და დაკეტვისთვის.
